一；概述

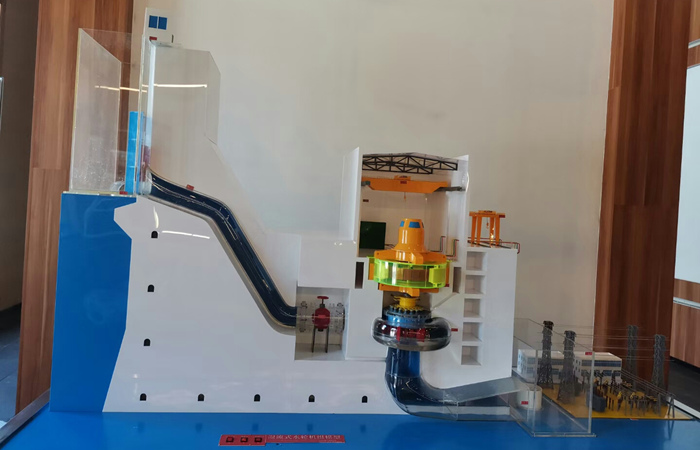

本模型以三峽電站的水輪發電機為原型，結合本次實際操控與測量的需要進行縮小制作， 局部規格需要作適當?shù)恼{(diào)整。

該模型突出的特點是方便展覽：模型部分則采用了特殊工藝制作的全透明整體耐壓蝸殼，此蝸殼成功的解決了常規蝸殼因不能耐壓而無法仿真演示，金屬蝸殼不能透視的原因，而稱著同行之首。

二、主要設備及參數:

本裝置主要包括:電站壩段剖面、上蓄水箱(代上游水位)、電站進水口、攔污柵、進水閘、壓力管道、蝶閥、旁通、渦殼、固定導葉、活動導葉、水輪機轉輪、泄水錐、尾水管、下回水箱(代下游水位)、蓄水箱(臺座內)、電站廠房剖面、發電機等

上述所有設備的規格,都應充分考慮PLC操控下的測試系統的安裝，如水流的壓力測量(壓力變送器)流量測量(流量變送器)、主機轉速測量(測速 電機或紅外測速)以及上、下游液位測量(液位變送器上下游各一個)。

總體規格:長3000mmX寬1000mm X高2000mm;

渦殼直徑:全透明外殼，φ 460mm,技術接縫，耐壓0. 2MPa 以上;

壓力管道:全透明外殼，中126mm,且隨流速漸變，彎道流暢逼真，

技術接縫，耐壓0.2MPa以上;

電站廠房:半剖，長820mmX寬600mmX高860mm;， 主廠房配套不同規格的行吊2臺，另設副廠房及升壓站:

電站水頭:大于1500mm;

壓力管道內水的壓力: 10KPa~ 15KPa。

壓力管道內水的流量: 12L/s~20L/s 可調。

三、具體制造

1、機組部份(模型按實際比例縮小制作尺寸可調整)

2、蝸殼。采用全透明整體耐壓蝸殼，特殊工藝接縫，可解除日后脫膠開裂的煩惱，既能承受20米以上的水頭沖擊，又能從各個方位透視各個部件運行動態。如:帶淺色的固定導葉、透明或半透明的活動導葉、用銅片制成轉輪、深色的蝴蝶閥等部件的大小、形狀、位置、作用、工作狀態以及水流狀態，都能一目了然。耐腐防潮，堅固耐用?？傊?，此蝸殼成功地解決了常規蝸殼因不能耐壓而無法仿真演示、金屬蝸殼不能透視不便展示內部結構的幾大矛盾，而稱著同行之首。

3、轉輪。轉輪的葉片采用銅片沖壓成形，其大小、形狀皆按比例進行縮放，與上下座緊密結合，形成一個整體，能在水力沖擊下高速運轉，上接不銹鋼軸與發電機部分連接，既堅實又防銹。

4、活動導葉與調節。流線形活動導葉分透明和不透明兩種，成批加工，其外形高度統一，使調節靈活、關閉較嚴。調節機構形象逼真,分手動和電動兩種操作方式。

5、發電機。發電機內主軸上裝有小型發電機，可實際發電演示:上下機構采用透明材料制成，可直視其中:定子、轉子模仿實體制作,調節轉速，電燈、電表指示明顯。整體用不銹鋼架運起，方便觀察。

6、附設機構。剖體廠房結構、運行行車、透明尾水管、啟門機等應有盡有;

7、機座。不銹鋼方管做成框架，上加九膠板再在其上敷新型材料，不銹鋼包角，整體光潔堅固，防腐防潮。

四、循環供水

循環供水，設三個箱體:上水箱、下水箱、尾水管;三個箱間用給水PVC管互相聯通，大口徑潛水泵用提升水位用。

三個水箱大小都是通過理論計算并由實驗證實后才確定的，上水箱(代上游水位)和下水箱(儲水用)采用新型材料制成，外用角鋼加固，可防變形開裂:上水箱用角鋼焊接成塔式的支架(可拆裝)支起，內裝閥門，關與開在地上操作，尾水箱(代下游水位)用加厚透明有機片制成，不銹鋼架加固，諧調美觀大方。

五.實驗測試

本產品為大型動態仿真模型，可實際通水實驗，演示全過程與現實中的水輪發電機組發電過程完全相符，實驗時，只需按動電鍵先給上水箱加水，再打開水箱閥門即可進行發電演示。游人既可直接觀察水輪發電機組的各部分形狀與動態，又可觀察到水流通過各部分時的狀態。因?yàn)樗烧鎸?shí)地發出電來，其可信度極高。
